Descrizione

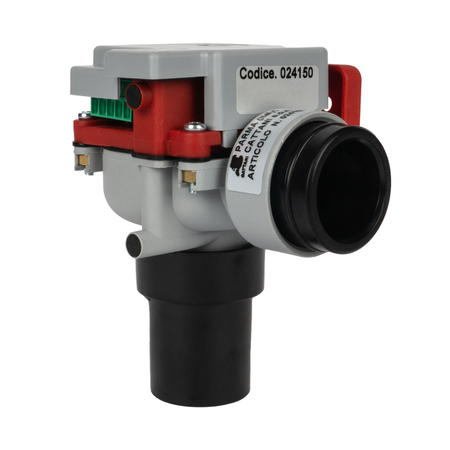

VALVOLA MIGNON CATTANI
Valvola elettropneumatica Mignon 04
ARTICOLO 024150
Apre e chiude lโaspirazione sul singolo riunito, rende cosรฌ indipendenti i vari studi di uno stesso impianto (con circuito elettrico).
Per lโutilizzazione in corrente alternata o continua.
L= 84,5 mm P= 70 mm H= 68 mm.
VALVOLA MIGNON CATTANI
Ideata per aprire e chiudere la canalizzazione negli studi legati ad un unico sistema di aspirazione, svolgono la loro funzione sia in presenza di aria, come avviene con il montaggio sul Mini-Separatore, che in presenza del fluido aspirato, come si verifica con i Turbo-Jet modular ed i grandi Vasi Separatori. Ovviamente nel secondo caso รจ richiesta una maggiore manutenzione.
Funzionamento
Con lโaspirazione in funzione la depressione richiama la membrana sul tubo di aspirazione, che in tal modo chiude il passaggio dโaria; sollevando un terminale dal suo alloggio, lโelettrovalvola si eccita e si apre un passaggio che porta la depressione anche sopra la membrana, le due depressioni si equivalgono e di conseguenza il flusso dโaria apre lโaspirazione.
Montaggio
Il montaggio รจ previsto allโinterno del gruppo idrico, sul Mini-Separatore oppure, in assenza, sul tubo di aspirazione, con unโaltezza minima di 200 mm sul tubo di drenaggio che corre a pavimento o sotto traccia, evitare curve ad angolo (percorso tratteggiato) che provocano rimbalzi del fluido aspirato. Eโ necessario mantenere la valvola fissa in posizione verticale, lโalimentazione รจ a 24 V. Il fluido aspirato passa normalmente dal filtro del supporto cannule, in mancanza, si consiglia di utilizzare il filtro montato sullโelettrovalvola.
