Scheda universale per ablatori piezo-elettrici – USC60 TKD

Alimentatore universale prodotta da TKD

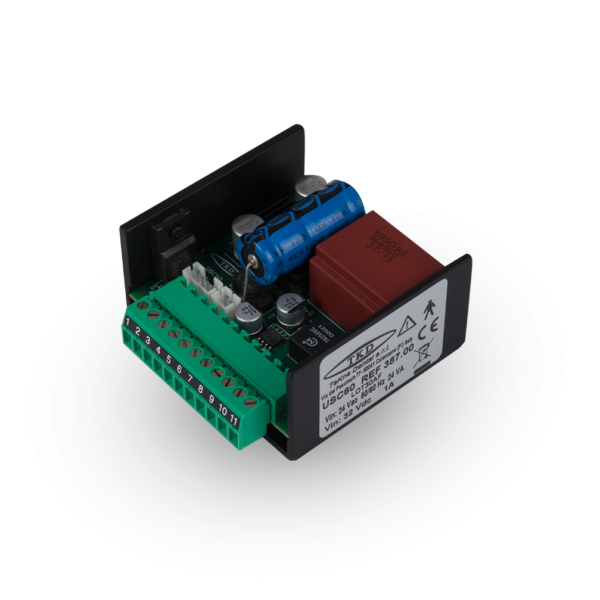

USC60 TKD scheda di controllo per ablatori a ultrasuoni.

Scheda di controllo che deve essere installata dentro un riunito dentale.

La nuova scheda elettronica USC60 produce un segnale di uscita perfettamente sinusoidale.

Made in italy

Il sofisticato circuito di controllo consente di adattare la frequenza di vibrazione dell’ablatore all’effettivo carico di risonanza.
Questa scheda può opzionalmente controllare un’elettrovalvola in corrente continua e la potenza di uscita può essere controllata da una tensione esterna di 0-:-5 Vdc.
Il segnale di uscita dell’ablatore ha un’isolamento di 3000 V, garantendo così assoluta sicurezza sia al paziente che all’operatore.

Il nuovo generatore a ultrasuoni USC60 produce un segnale di uscita delicato e sinusoidale che, in combinazione con le oscillazioni perfettamente lineari e con la superficie liscia degli inserti, permette di raggiungere alta precisione e comfort del paziente.

La tecnologia SMD di ultima generazione assicura una morbida attivazione delle vibrazioni e una potenza di uscita stabile, adattando automaticamente la frequenza di risonanza alle condizioni di carico reale.

Il generatore produce maggiore efficienza e controllo ottimale di potenza per tutte le applicazioni: Endodonzia, Periodonzia, Ablazione, Restaurativa.
Non c’è alcuna necessità di interruttori esterni, un singolo potenziometro o tensione di controllo permette di coprire tutta la gamma clinica.

Scheda universale per ablatori piezo-elettrici – USC60 TKD

DESCRIZIONE
La sofisticata scheda elettronica USC60 (REF 387.00) permette di controllare la potenza operativa di un ablatore piezo-elettrico funzionante a una qualsiasi frequenza compresa nella banda 27 ÷ 32 KHz. La scheda adatta automaticamente la frequenza di vibrazione dell’ablatore in base all’effettivo carico di risonanza che cambia sia col tipo di inserto montato, sia con la quantità di acqua erogata. Una volta collegati alla scheda USC60, l’inserto e il corpo dell’ablatore risultano galvanicamente isolati: si ottiene così una assoluta sicurezza per il paziente e per l’operatore.

DOTAZIONE
Scheda USC60, due viti in plastica per il fissaggio della scheda.

ASSEMBLAGGIO
Fissare l’involucro della scheda USC60 al telaio del Riunito o sistema di alimentazione utilizzando le due viti in dotazione e tenendo la scheda sufficientemente distanziata (almeno 10 mm) da altri componenti e/o telaio del Riunito stesso.
Collegamento con l’ablatore TITANUS®E (REF 400.00.0x o REF 410.00.0x) oppure TITANUS®S (REF 450.00.0x o REF 460.00.0x): collegare i fili rosso e nero del Tubo di alimentazione (REF 330.1x, REF 332.1x o REF 333.1x) alla morsettiera della scheda USC60, come mostrato negli schemi allegati.
La scheda si attiva mediante chiusura dell’interruttore START-STOP. Può anche essere attivata mediante una tensione esterna Vst (segnale TTL, attivo basso).
La scheda non si attiva se il manipolo non è inserito nel connettore del Tubo di alimentazione.
Una elettrovalvola a 24 V per il controllo del flusso dell’acqua può essere connessa come da schema allegato. Al fine di proteggere la scheda è inoltre necessario collegare un fusibile esterno (F 2 A) come mostrato negli schemi elettrici allegati.

REGOLAZIONE DELLA POTENZA
La potenza viene regolata mediante un potenziometro elettrico (4,7 KW lineare) oppure mediante una tensione continua Vpw (0 ÷ 5 Vdc). Vedere gli schemi di collegamento allegati.
Nel caso che si desideri usare l’ablatore per Endodonzia, la potenza di uscita può essere limitata al 50 %: questo viene ottenuto chiudendo un interruttore dal morsetto no.4 alla massa comune (morsetto no.6).
